道依茨BF6M1013柴油發動機缸蓋和缸墊

F2L1011、F3L1011、F4L1011、F2L912/3、F3L912/3、F4L912/3、BF4L914、BF4M1011F、F4M1011F、F3M1011F、BF4M2012、BF4M1013、F8L413

   1、缸蓋；由灰鑄鐵鑄成，是整體式結構。四缸由18個螺栓，六缸由26個螺栓將缸蓋固定在缸體上。缸蓋螺栓必須按規定的順序擰緊，以使缸蓋的受力均勻。

1.缸蓋 2.水套堵 3.螺塞 4.密封墊 5搖臂堵頭  6.氣門彈簧鎖片 7.彈簧座 8.氣門彈簧 9.o型圈 10.氣門導管 11.進氣門座 12.進氣門 13.排氣門 14.排氣門座

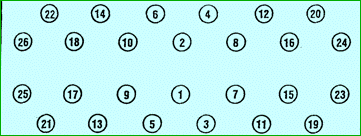

擰緊力矩：第一步  50Nm，第二步  130Nm，第三步  90度

2、缸墊；DEUTZ柴油機采用對人體沒有危害的無石棉缸墊，厚度分三種（保證壓縮比）；以孔的個數來識別；（見圖示）
