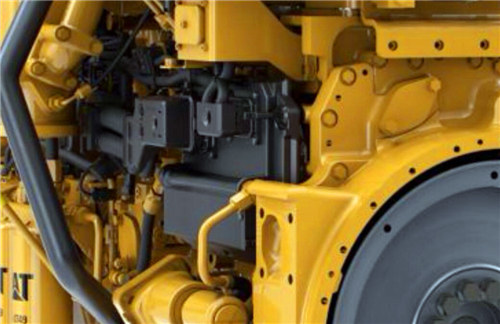

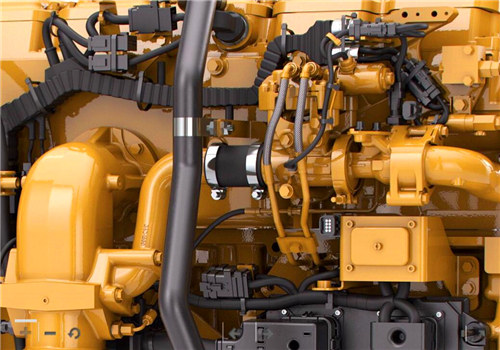

珀金斯2506-15卡特CAT C15發動機燃油系統噴油器零件圖
圖 4

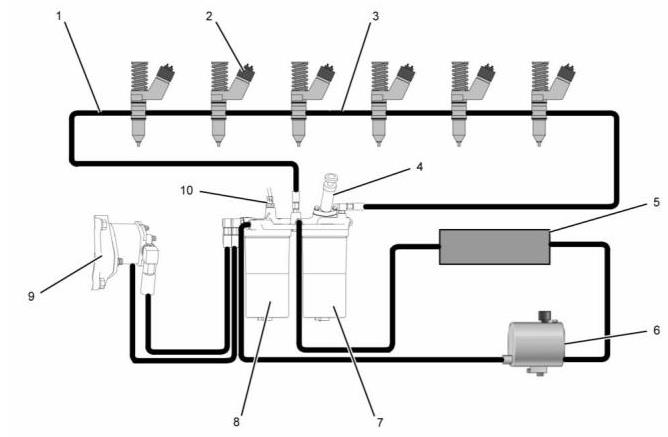

燃油系統示意圖
(1) 燃油回流管
(2) 電子單體噴油器
(3) 燃油通道
(6) 燃油箱
(7) 燃油細濾器
(8) 燃油粗濾器
(4) 燃油充注泵
(5) 燃油冷卻器
(9) 燃油輸送泵
(10) 燃油溫度傳感器
燃油供應線路是電子單體噴射發動機的常規設計。燃油箱（6）用于在發動機使用前存儲燃油。燃油粗濾器/油水分離器（8）置于燃油供應回路中，以清除燃油中的大碎屑。這些碎屑可能在加油時進入了燃油箱。碎屑也可能通過燃油箱的通風口進入燃油箱。粗濾器濾芯還將水與燃油分離。水收集在燃油粗濾器/油水分離器底部的濾杯中。
注意：當發動機達到正常工作溫度時，輸油泵的進口燃油溫度不得超過79°C（175°F）。燃油溫度高于79°C（175°F）將降低輸油泵單向閥的壽命。當燃油溫度從30°C（86°F）升高到70°C（158°F）時，燃油效率和發動機功率輸出降低。

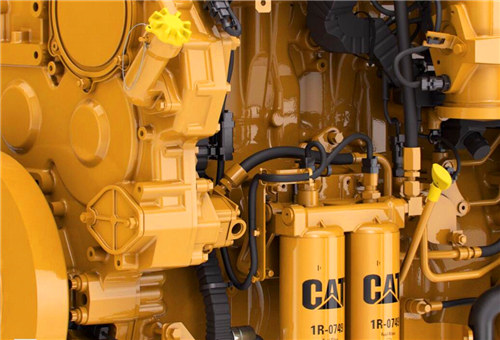

燃油從油箱（6）流向燃油濾清器底座。燃油濾清器底座包括燃油粗濾器和燃油細濾器。燃油流經燃油濾清器底座中的芯油道。燃油充油泵（4）安裝在燃油濾清器底座上。燃油充油泵用于在系統或系統部件排空后手動將燃油泵入燃油系統。燃油充油泵用于在系統中引入空氣后重新加注燃油系統。有關燃油系統充注的更多信息，請參閱系統操作、測試和調整，“燃油系統-充注”。
當燃油流過燃油濾清器底座中的芯油道時，燃油被導入燃油粗濾器（8）。燃油從燃油濾清器流出，然后流回燃油濾清器底座中的油道。在退出燃油濾清器底座之前，燃油溫度由燃油溫度傳感器（10）采樣。傳感器產生的信號由發動機控制裝置用于監測發動機部件的狀況。
燃油從燃油濾清器底座流向輸油泵（9）。燃油輸油泵（9）是一個齒輪式泵，具有固定的間隙。燃油輸油泵（9）包含一個內部安全閥，用于保護燃油系統免受極端壓力的影響。在極端壓力的情況下，燃油被重新引導回燃油輸送泵（9）的進口。出口單向閥用于防止加壓燃油通過泵回流。輸油泵（9）位于發動機前部。輸油泵（9）由前齒輪系驅動。
燃油從輸油泵（9）流向燃油細濾器（7）。燃油經過過濾，以去除會導致燃油系統部件過早磨損的小磨粒。燃油從燃油細濾器（7）流向燃油濾清器底座。

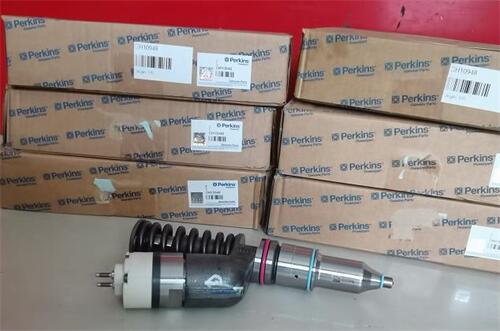

然后，燃油從燃油濾清器底座經過燃油回油管（1）流向運行氣缸蓋長度的燃油歧管（3）。向電子單體噴油器（2）提供連續的燃油流，以執行以下任務：
• 為噴射提供燃油
• 排出噴油器中的過多熱量.
• 清除燃油系統中可能積聚的空氣。
燃油從燃油通道流出，返回燃油濾清器底座。壓力調節閥位于燃油濾清器底座中。壓力調節閥調節燃油系統的壓力。系統中保持足夠的背壓，以確保電子單體噴油器的燃油持續可用。燃油從燃油濾清器底座流向燃油冷卻器（5）。燃油從燃油冷卻器（5）流回油箱（6）
