康明斯柴油發電機組PCC3100發電機組顯示功能Displays
康明斯柴油發電機組PCC3100發電機組顯示功能Displays
顯示（DISPLAYS）子功能用以標定數字電壓、電流、功率因數（PF）和冷卻液溫度顯示。使用本章的功能軟件對顯示進行調整以完成標定工作，使其和準確的、近期標定過的儀表的讀數匹配。
本章標定步驟中提供了完整的標定程序。

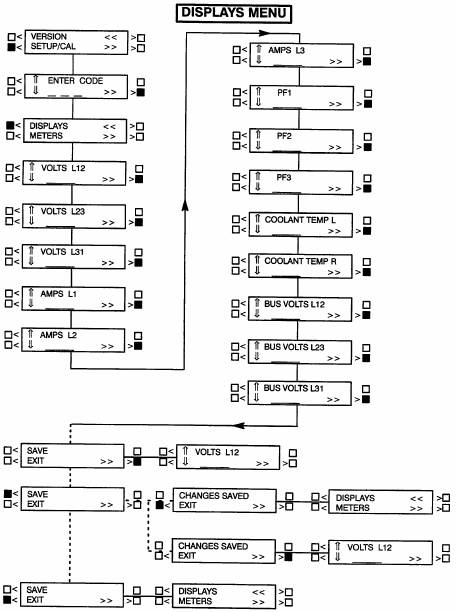

下一頁給出了顯示（DISPLAYS）子功能方框圖，這是4個設定/標定（SETUP/CAL）功能下的第1項。在主功能（Main）顯示下按“＞＞”符號旁邊的按鍵，將顯示版本/設定/標定（VERSION/SETUP/CAL）功能。
智慧型數碼式控制盤設定、標定或調整不當將使設備不能正常工作或損壞。必須由專業人員完成設定、標定和調整工作。
顯示（DISPLAYS）子功能：顯示（DISPLAYS）子功能只能由經認可的維修人員使用。因此在進入這些功能之前，必須輸入3位數的密碼。
選擇設定/標定（SETUP/CAL）后，顯示屏將出現輸入密碼（ENTERCODE）子功能。按本章前面所述輸入密碼（574）。
選擇“顯示”（DISPLAYS）進入顯示（DISPLAYS）子功能，按“⇑”和“⇓”符號旁邊的按鍵以標定選擇的電壓、電流、功率因數和冷卻液溫度讀數，按“＞＞”符號旁邊的按鍵將程序移至下一項目。
“VOLTSL12”、“VOLTSL23”和“VOLTSL31”分別為L(zhǎng)1與L2、L2與L3和L3與L1之間測得的電壓值。注意本系統還包括母排的電壓讀數（“BUSVOLTSL12”、“BUSVOLTSL23”和“BUSVOLTSL31”），它們必須與機組電壓設定分開標定。
當機組不運行時，“PF1”、“PF2”和“PF3”將顯示N/A。
當機組只有一組冷卻液溫度傳感器時，“COOLANTTEMPR”（右側冷卻液溫度）將顯示“N/A”。在標定冷卻液溫度顯示時，需以一精確的電阻（在發動機傳感器工具中提供）暫時代替溫度傳感器，參考本章的標定程序。
保存/退出（SAVE/EXIT）子功能：在AMPSL3子功能下，按“＞＞”符號旁邊的按鍵，將功能移到保存/退出（SAVE/EXIT）子功能，選擇保存（SAVE）存儲所作的修改。在保存修改（CHANGESSAVED）子功能下，選擇退出（EXIT）回到顯示/儀表（DISPLAYS/METERS）子功能。
如果選擇保存（SAVE），則停機后調整結果將保留下來，在機組下次起動時將起作用。如果在選擇退出（EXIT）之前沒有事先保存，則停機前所有調整結果起作用，但在機組再次起動時將恢復原來設定（調整不起作用）。
